微硅粉的性能概述
微硅粉也叫硅粉 、硅灰或凝聚硅灰，是在冶炼硅铁合金或工业硅时，形成的粉末状二氧化硅(SiO2) ， 这种粉尘即为微硅粉。微硅粉的颗粒极其细微 ，其颗粒尺寸基本存1μm 以下，平均为0.1 ～0.3μm， 约为水泥 的1／100， 微硅粉是一种高效的活性掺合料, 能够显著提高混凝土的强度和耐久性。
微硅粉的作用机理
微硅粉在混凝土中的作用机理可简述为：普通混凝土内部不密实 ，水泥呈碎石状 、有棱角。由于孔隙中水表面张力作用．颗粒间不完全接触；加入减水剂后，消除水的表面张力作用，颗粒接触，孔隙率减少；加入微硅粉后，由于微硅粉颗粒小，且为球形 ，微硅粉颗粒可填充其间，并与Ca(OH)2反应，生成新物质．堵塞孔道．大孔隙减少， 生成的C— S — H 晶体强度高、稳定性好，同时，由于微硅粉混凝土泌水少，改善了过渡区的结构，因而提高了混凝土强度。
试验研究
1原材料
试验采用 P·052·5普通硅酸盐水泥，普通河砂细度模数2.5 ； 骨料采用碎石， 连续级配， 试验前进行过筛，满足最大粒径20mm连续级配要求：减水剂采用MN高效减水剂，为黄褐色粉末． 其减水率为15％~25％， 减水剂掺量为胶凝材料的1.8％，微硅粉混凝土配合比见表1 。

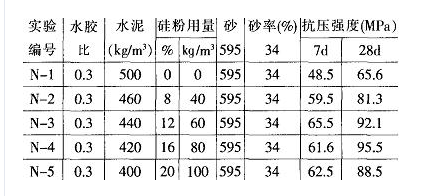

表1 微硅粉混凝土配合比
2试验结果及分析
静态抗压试验分别是在60吨电液伺服万能压力试验机和100吨液压万能试验机上进行的。试件尺寸为100mm×100mm×100mm的非标准立方体试件． 试验步骤如下：
1 ) 将试件放在试验机的下压板上， 调整下压板处于水平状态 ．并使试件的中心与试验机的中心对准。然后缓慢调整试验机的上压板， 使其下降直至其表面和试件将要接触为止 。
2 ) 采用连续均匀地加荷，取每秒钟1.0MPa 。当试件接近破坏开始急剧变形时，停止调整试验机油门，直至破坏。然后记录破坏荷载 。
3 ) 数据的处理： 三个试件测试值的算术平均值作为该组试件的强度值 (精确至0.1MPa) ；三个测试值中的最大或是最小值中如有一个与中间值差距超 过 中间值的15 ％时 ，取中间值作为该组试件的抗压强度值；如最大值和最小值与中间值的差均超过中间值的15％，则该组试件的试验结果无效。
抗压强度按下式计算(结果精确至0.1MPa)
fcc =F／A
式中：fcc为混凝土立方体抗压强度(MPa) ； F为试件破坏荷载(N) ；A为试件承压面积(mm2) 。小立方体试件实测抗压强度乘以0.95的系数换算为混凝土28d实测强度。

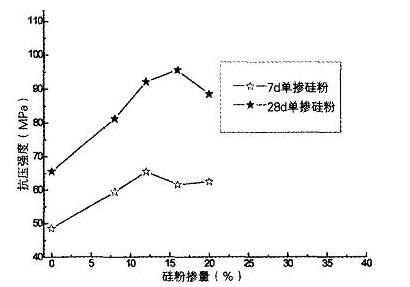

图1 微硅粉掺量对强度影响趋势图
从图1可以看出，掺入微硅粉能明显的提高混凝土的抗压强度，混凝土的抗压强度随着微硅粉掺量的增加而提高。水灰比0.3时，当微硅粉掺量小于16％，微硅粉混凝土的抗压强度随着微硅粉掺量 的增加而增大 ，而当微硅粉掺量超过16％后，再加入微硅粉，微硅粉混凝土的抗压强度反而下降。在同一水胶比情况下，没有掺微硅粉时，混凝土7d、28d静态抗压强度分别为48.5MPa和65.6MPa；而掺入微硅粉时，抗压强度大幅增加掺5％微硅粉时7d和28d抗压强度比不掺时分别提高22.7％和23.9％。 掺入的微硅粉在碱性环境中， 能迅速发生火山灰反应，生成大量C— S — H凝胶 ，早期强度提高很快，而在后期则趋于稳定。
